Tranchée drainante pour eaux pluviales : conception, dimensionnement et mise en œuvre
La tranchée drainante pour eaux pluviales est une solution de gestion à la source qui permet de capter, stocker puis restituer l’eau de pluie de façon maîtrisée. Discrète, linéaire et adaptée à certains terrains contraints, elle aide à limiter le ruissellement, à soulager les réseaux et à favoriser l’infiltration lorsque le sol le permet.
En quelques lignes :
La tranchée drainante capte et stocke les eaux pluviales à la source, réduisant les pointes de débit et favorisant l’infiltration lorsque la nature du sol le permet.
- Dimensionnez en fonction de la surface imperméabilisée et du matériau de remplissage (ordres de grandeur : 50 cm à 2 m de profondeur, 30 à 50 cm de largeur).
- Calculez le volume utile avec Longueur × Largeur × Profondeur × indice de vide et utilisez des repères tels que 0,13 m³/m² pour granulats ou 0,042 m³/m² pour structures alvéolaires.
- Protégez le dispositif par un géotextile filtrant et des granulats propres sans fines, et réalisez la tranchée en fin de chantier pour limiter les apports de terre.
- Préparez l’entretien et les accès (regards de décantation, regard de sortie) et respectez des reculs habituels (environ 3 m des limites et des arbres, 5 m du bâti).
Qu’est-ce qu’une tranchée drainante pour eaux pluviales ?
Une tranchée drainante est un ouvrage creusé dans le sol, de faible à moyenne profondeur, rempli de matériaux poreux comme des graviers, des galets ou des structures alvéolaires. Son rôle est de recevoir temporairement les eaux pluviales, de les stocker dans ses vides internes, puis de les restituer soit par infiltration dans le terrain, soit par évacuation à débit régulé vers un exutoire.
Selon les contextes, on parle aussi de tranchée d’infiltration, de tranchée de rétention ou de tranchée filtrante. Le vocabulaire varie surtout selon la fonction dominante de l’ouvrage, car certains dispositifs privilégient l’absorption par le sol, tandis que d’autres servent d’abord à tamponner un débit avant rejet.
Fonctions hydrauliques et principe de fonctionnement
La tranchée assure plusieurs fonctions complémentaires. Elle collecte le ruissellement, le stocke brièvement, puis l’oriente vers l’infiltration locale ou vers un système aval, comme un réseau, un bassin de rétention ou un puits d’infiltration. Cette logique permet de réduire les pointes de débit lors des épisodes pluvieux.
Dans la pratique, l’eau arrive par une grille, un avaloir, un caniveau ou un autre dispositif de collecte, puis circule dans le volume vide de la tranchée. Si le fond est perméable, l’eau s’infiltre dans le sol. Si l’ouvrage est raccordé à un exutoire, le débit est régulé pour éviter une évacuation trop rapide et les surcharges en aval.
Constituants, dimensions et vocabulaire technique
Une tranchée drainante présente une géométrie linéaire, avec une longueur variable selon la surface à traiter. On observe généralement des profondeurs comprises entre 50 cm et 2 m, et des largeurs souvent situées entre 30 et 50 cm, même si les dimensions exactes dépendent du site et de l’objectif hydraulique.
Le remplissage joue un rôle déterminant. Avec des granulats de type graviers ou galets, l’indice de vide se situe souvent autour de 33 %. Avec des structures alvéolaires plastiques, la porosité peut monter jusqu’à 95 %. Cette différence change fortement le volume utile disponible et donc la capacité de stockage.
Pour visualiser les ordres de grandeur, voici un tableau de synthèse utile au cadrage initial.
| Élément | Ordre de grandeur | Effet sur l’ouvrage |
|---|---|---|
| Profondeur | 50 cm à 2 m | Augmente la capacité de stockage |
| Largeur | 30 à 50 cm | Conditionne l’emprise au sol |
| Granulats | Indice de vide proche de 33 % | Stockage intermédiaire |
| Structures alvéolaires | Jusqu’à 95 % de vides | Volume utile nettement supérieur |
| Volume de rétention | Environ 40 L/m² imperméabilisé | Repère courant de dimensionnement |
Dimensionnement d’une tranchée drainante pour eaux pluviales
Le dimensionnement repose d’abord sur la surface imperméabilisée à gérer, comme une toiture, une terrasse, une voirie ou une aire de circulation. Nous devons ensuite traduire ce ruissellement en volume à stocker, afin que l’ouvrage puisse absorber l’orage sans débordement.
Les guides techniques donnent des repères de calcul simples, mais le bon dimensionnement dépend aussi du mode de restitution choisi. Une tranchée qui infiltre le sol ne se calcule pas comme une tranchée qui renvoie l’eau vers un réseau avec débit limité.
Pour les opérations de terrassement, consultez notre guide sur les travaux de terrassement.
Calcul du volume utile et formule de base
La formule de base reste la même : Volume de rétention = Longueur × Largeur × Profondeur × indice de vide. Elle permet d’estimer le volume réellement disponible pour l’eau, et non le seul volume géométrique de la fouille.
Dans les repères couramment admis, on rencontre par exemple un besoin de 0,13 m³/m² pour un remplissage en matériaux pierreux naturels, contre 0,042 m³/m² pour des structures à forte porosité. Cela montre combien la nature du matériau influe sur la taille finale de l’ouvrage.
Largeur, profondeur et adaptation au site
La section de la tranchée doit s’adapter aux contraintes du terrain, à l’espace disponible et au volume à gérer. Une largeur de 30 à 50 cm reste fréquente, tandis que la profondeur varie selon les cas entre 50 à 80 cm pour des configurations légères et jusqu’à 1 à 2 m pour des besoins plus importants.
Il faut aussi prendre en compte la place disponible autour du projet, les racines existantes, la présence de fondations et les pentes du terrain. Un ouvrage bien adapté est souvent plus efficace qu’un dispositif surdimensionné mais mal intégré au site.
Pente, drain de fond et débit de fuite
Le comportement hydraulique dépend fortement de la pente. Pour une tranchée d’infiltration, le fond doit rester horizontal ou présenter une pente très faible afin de favoriser le séjour de l’eau et son infiltration progressive. Pour une tranchée drainante avec évacuation, une pente de 2 à 3 % est généralement recommandée.
Une pente mal calibrée peut provoquer une accumulation d’eau à l’aval, puis un débordement en surface. Dans certains cas, un drain de 150 mm de diamètre placé au fond aide à répartir les eaux dans la longueur de l’ouvrage. Il n’a pas toujours besoin de courir sur toute la tranchée, quelques mètres avant l’exutoire pouvant suffire selon le projet.
Voici un tableau comparatif pour distinguer les logiques de fonctionnement les plus courantes.
| Type d’ouvrage | Fonction dominante | Pente du fond | Usage fréquent |
|---|---|---|---|
| Tranchée d’infiltration | Infiltrer sur place | Fond horizontal ou très faible | Parcelles perméables |
| Tranchée drainante avec évacuation | Stocker puis évacuer à débit maîtrisé | 2 à 3 % | Sites avec exutoire ou réseau |
| Tranchée de rétention | Tamponner les débits | Selon le schéma hydraulique | Gestion des pointes de pluie |
Dans certains guides locaux, le débit de fuite vers le réseau est fixé à 5 L/s/ha aménagé. Cette valeur doit toujours être vérifiée au regard des prescriptions locales, car les exigences peuvent varier selon la collectivité et le bassin versant concerné.
Mise en œuvre sur chantier : étapes et recommandations
La qualité de pose conditionne directement la durée de vie de l’ouvrage. Une tranchée drainante fonctionne bien lorsqu’elle est réalisée avec soin, protégée des apports de fines et intégrée dans une organisation de chantier cohérente.
Il est aussi préférable de la réaliser en phase terminale du chantier. Cette précaution limite l’arrivée de terre, de poussières et de particules fines qui pourraient colmater le dispositif avant même sa mise en service.

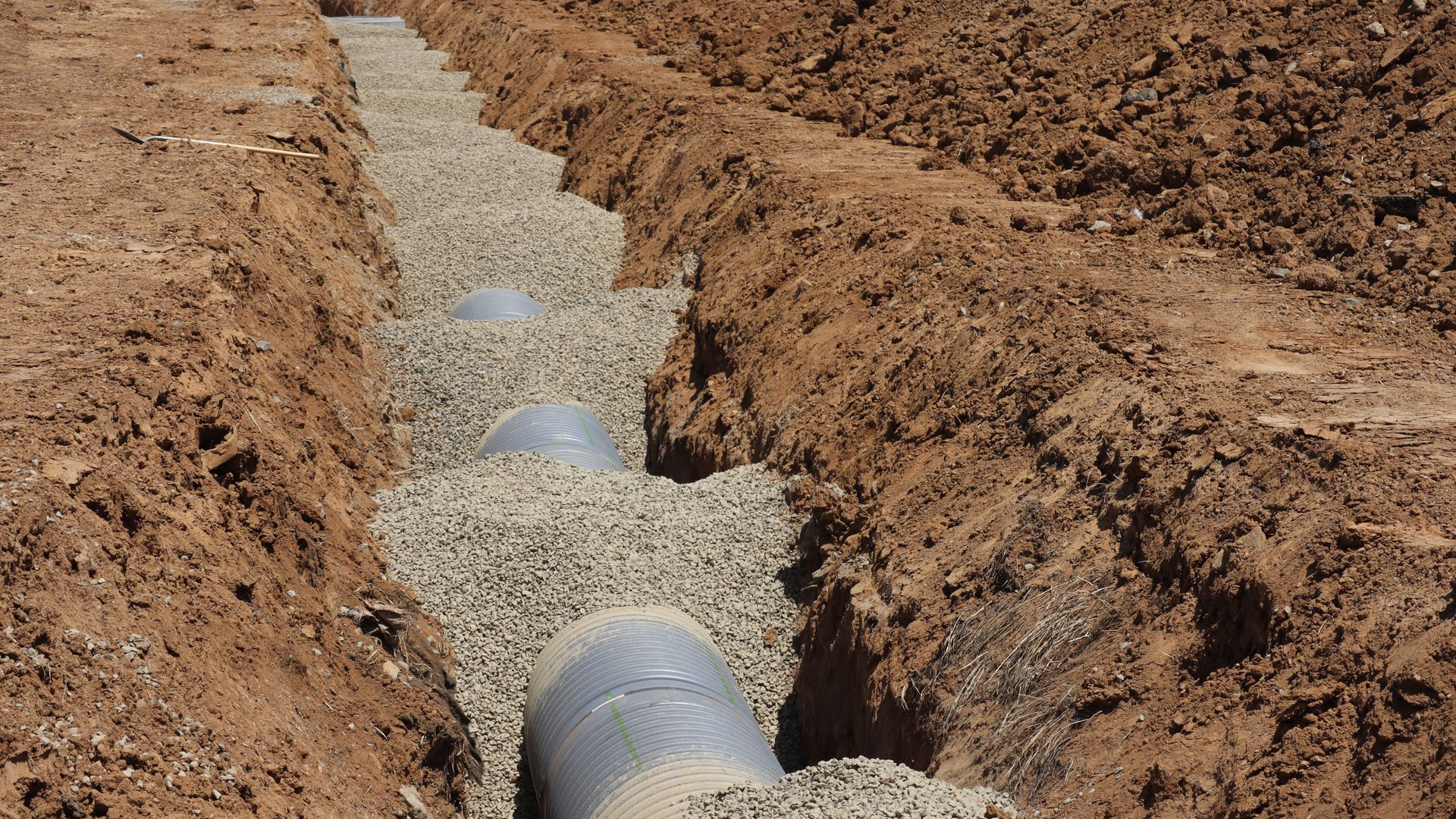

Terrassement, géotextile et remplissage drainant
La fouille doit être creusée sans compacter le fond. L’objectif est de conserver la perméabilité du support naturel et de respecter les dimensions définies au dimensionnement. Toute réduction de section utile diminue la capacité de stockage.
Le fond et les parois sont ensuite tapissés avec un géotextile filtrant. Cette couche limite la migration des particules fines depuis le terrain vers les granulats. Le remplissage doit être composé de granulats roulés, non calcaires et sans fines, afin de conserver des vides efficaces dans la durée.
Drain, regards et alimentation de la tranchée
Quand un drain est prévu, il est en général de 150 mm de diamètre. Sa présence favorise la circulation et la répartition de l’eau dans l’ouvrage, notamment dans les configurations qui évacuent vers un exutoire. Des regards de décantation et de sortie facilitent ensuite l’inspection et le nettoyage.
À l’entrée, un regard de décantation avec coude plongeant retient une partie des flottants. À la sortie, un regard d’accès permet d’intervenir plus facilement si un dépôt se forme. L’alimentation peut se faire par bouches à grille, avaloirs, caniveaux, dalles absorbantes ou dispositifs de prétraitement, selon la nature des eaux collectées.
Distances, remblaiement et protection contre le colmatage
L’implantation doit respecter des distances minimales, avec en général 3 m des limites de propriété et des arbres, et 5 m du bâti. Ces reculs évitent les conflits avec les fondations, les racines et les contraintes de voisinage.
Le remblaiement doit être progressif et non compacté. Il faut également proscrire les apports de terre à proximité immédiate de la zone drainante, car la terre fine migre facilement vers les vides et réduit la perméabilité du dispositif. Si le fond venait à se colmater, des parois perméables peuvent encore offrir une infiltration latérale.
Points de vigilance, recommandations complémentaires et cas d’usage
La tranchée drainante n’est pas un modèle unique valable partout. Son intérêt dépend du contexte hydraulique local, de la qualité du sol et du mode de rejet souhaité. Elle peut servir à tamponner les pointes de ruissellement, à infiltrer sur place ou à envoyer l’eau vers un exutoire avec un débit contrôlé.
Dans les projets bien conçus, elle s’inscrit dans une logique de gestion à la source. Cette approche limite la charge sur les réseaux, réduit les risques de saturation et accompagne une meilleure maîtrise des eaux pluviales à l’échelle de la parcelle.
Perméabilité du sol, performances et limites
Lorsque l’on vise l’infiltration, une étude hydrogéologique s’impose pour vérifier la perméabilité du sol. Sans cette vérification, il est difficile de savoir si l’eau pourra réellement s’évacuer par le terrain ou si elle restera dans l’ouvrage trop longtemps.
Les performances dépendent aussi de la maintenance et de la qualité du remplissage. Une tranchée en bon état peut durer longtemps, mais son efficacité baisse si les apports de fines sont mal maîtrisés ou si les regards d’accès sont négligés.
Colmatage, entretien et durabilité
Le colmatage reste le principal point de fragilité. Pour le limiter, il faut choisir des granulats propres, poser un géotextile adapté, prévoir un prétraitement des eaux chargées et surveiller les apports de terre issus du chantier ou des abords immédiats.
La maintenance passe par des contrôles réguliers des regards, des entrées d’eau et des dépôts éventuels. En cas de colmatage identifié, un retraitement des matériaux filtrants peut être nécessaire. La durabilité du système dépend donc autant de sa conception que de son suivi dans le temps.
Cas de raccordement et différence avec un simple drain
La tranchée drainante peut être raccordée à un réseau d’assainissement collectif, à un milieu naturel, à un bassin de rétention ou à un puits d’infiltration. Le choix dépend des contraintes locales et des objectifs de gestion de l’eau du projet.
Elle se distingue d’un simple drain d’évacuation par son stockage temporaire. Ce volume tampon change la logique hydraulique, car l’objectif n’est pas seulement d’évacuer l’eau, mais de réduire le pic de débit et de mieux gérer l’orage au plus près de la source.
En résumé, la tranchée drainante est un ouvrage souple et efficace lorsqu’elle est bien dimensionnée, bien posée et pensée selon le sol, la pente et l’exutoire disponible.
